Testreszabott LWN karima Standard szénacél rozsdamentes acél hosszú hegesztett nyakú karima

Rövid leírás:

Terméktípus: Testreszabott hosszú hegesztett nyakú (LWN) karima
Anyagminőségek:

Szénacél: ASTM A105, A350 LF2, A694 F52/F60/F65/F70

Rozsdamentes acél: ASTM A182 F304/304L, F316/316L, F321, F347, Duplex 2205 (F51/F60), Super Duplex 2507 (F53/F55)

Ötvözött acél: ASTM A182 F11, F22, F91, A707 L1/L2/L3
Szabványok: ASME B16.5, ASME B16.47 A és B sorozat, API 6A, MSS SP-44, DIN 2635/2636/2637/2638
Nyomásosztályok: 150#, 300#, 400#, 600#, 900#, 1500#, 2500#, API 3000-15000 psi
Mérettartomány: 1/2"-tól 120"-ig testreszabható (DN15-től DN3000-ig) – A szabványos ASME méreteken túl
Méretek (tipikus testreszabás):

Agyhossz: Egyedi, akár 1000 mm-rel a szabványosnál hosszabb kivitel

Kerékagy vastagsága: Változó falméret a feszültségelemzési követelményeknek megfelelően

Bolt Circle: Nem szabványos fúrási minták is elérhetők

Arctípusok: RF, FF, RTJ (R37-R84), T&G, Férfi-Nő
Különleges jellemzők: Integrált erősítőbetétek, emelőfülek, hővédő zsebek, nyomáscsatlakozók, speciális bevonatok/burkolat
Gyártási folyamat: Kovácsolás, lemezgyártás vagy kombinált módszerek méret és mennyiség alapján

Küldjön nekünk e-mailt Letöltés PDF-ként

Termék részletei

A csőszerelvények gyakori felhasználási módjai

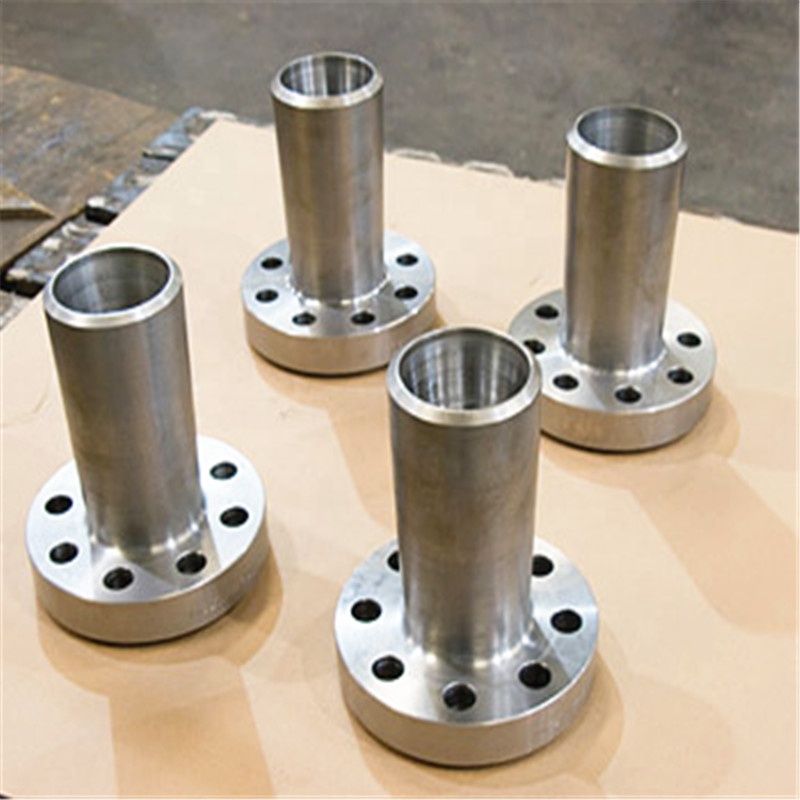

Testreszabott hosszú hegesztett nyakú (LWN) karima

Testreszabott hosszú hegesztett nyakú (LWN) karimáink a legjobb megoldást jelentik kritikus csővezeték-alkalmazásokhoz, ahol a standard karimák nem tudnak megfelelni az egyedi projektkövetelményeknek. Ezeket a karimákat szélsőséges üzemi körülményekre tervezték a tengeri, petrolkémiai, energiatermelő és nagynyomású feldolgozóiparban, és fejlett mérnöki és precíziós gyártási módszerekkel a speciális működési igényekhez igazították.

A raktáron kapható alkatrészekkel ellentétben minden egyes egyedi LWN karimát alapos tervezési elemzésnek vetünk alá, hogy biztosítsuk az optimális teljesítményt adott nyomás-, hőmérséklet-, korrózió- és mechanikai igénybevételi körülmények között. A meghosszabbított nyakkialakítás kiváló feszültségeloszlást biztosít, így ezek a karimák különösen alkalmasak nagynyomású tartályokhoz, hőcserélőkhöz, reaktorokhoz és kritikus csővezeték-csatlakozásokhoz, ahol a kifáradási ellenállás és a hosszú távú megbízhatóság kiemelkedő fontosságú. Testreszabási képességeink a szabványos karimák specifikációit célzottan tervezett megoldásokká alakítják, amelyek a legnagyobb kihívást jelentő ipari alkalmazásokat is lefedik.

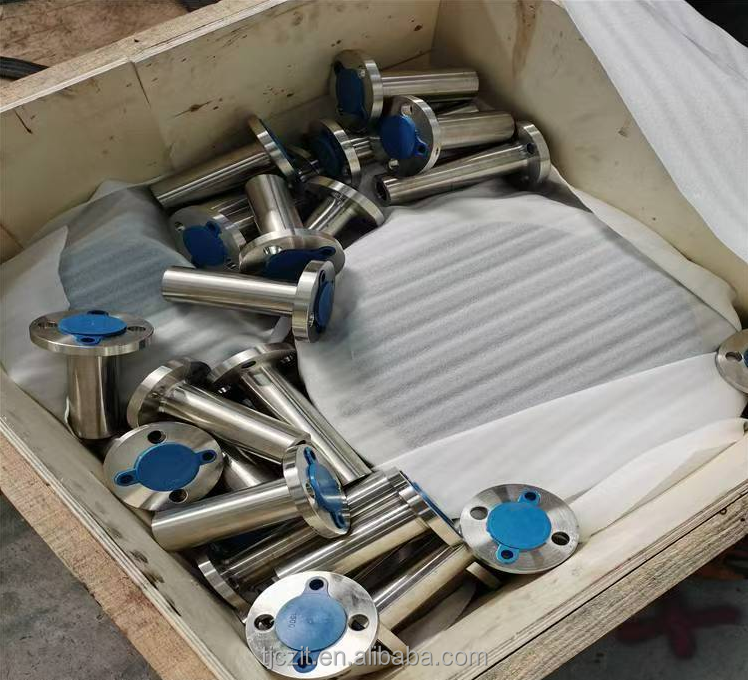

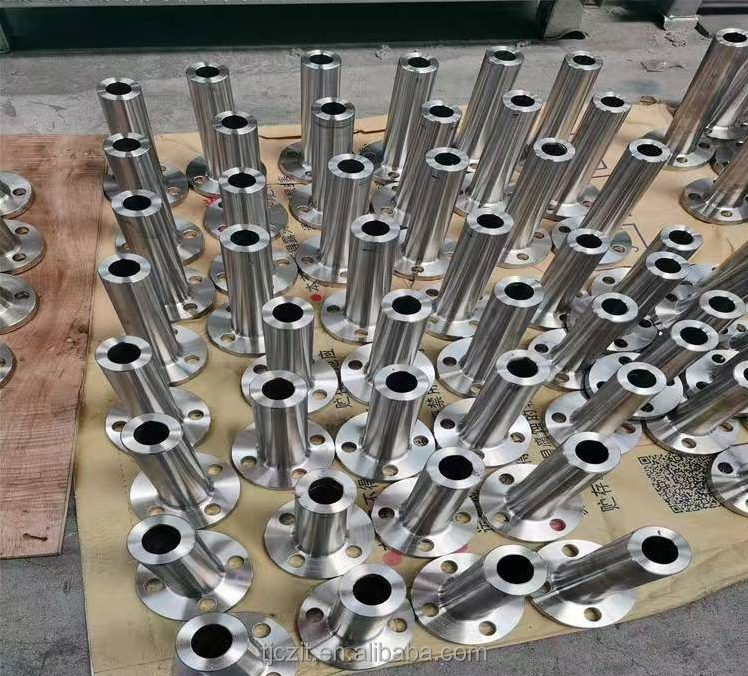

Hosszú hegesztett nyakú LWN karima 1 (2)

Egyedi alkatrészek minőségellenőrzése:

Tervezésellenőrzés: Harmadik fél általi tervellenőrzés kritikus alkalmazásokhoz

Prototípus tesztelés: Tesztdarabok gyártása anyag- és folyamatvalidációhoz

Fejlett NDT: Fázisvezérelt UT, TOFD és digitális radiográfia komplex geometriákhoz

Méretellenőrzés: Lézerszkennelés és 3D mérés egyedi profilokhoz

TERMÉKEK RÉSZLETES BEMUTATÁSA

Fejlett gyártási képességek:

Kovácsolás: Zárt öntőformás kovácsolás a kiváló szemcseszerkezetért nagynyomású alkalmazásokban

Lemezgyártás: Túlméretezett karimákhoz, ahol a kovácsolás nem praktikus

Burkolás/Fedezés: Korrózióálló ötvözetek hegesztett fedése szénacél alapon

Precíziós megmunkálás: 5 tengelyes CNC megmunkálás komplex geometriákhoz

Hőkezelés: Testreszabott hőkezelési ciklusok (normalizálás, edzés, megeresztés) az anyagkövetelményeknek megfelelően

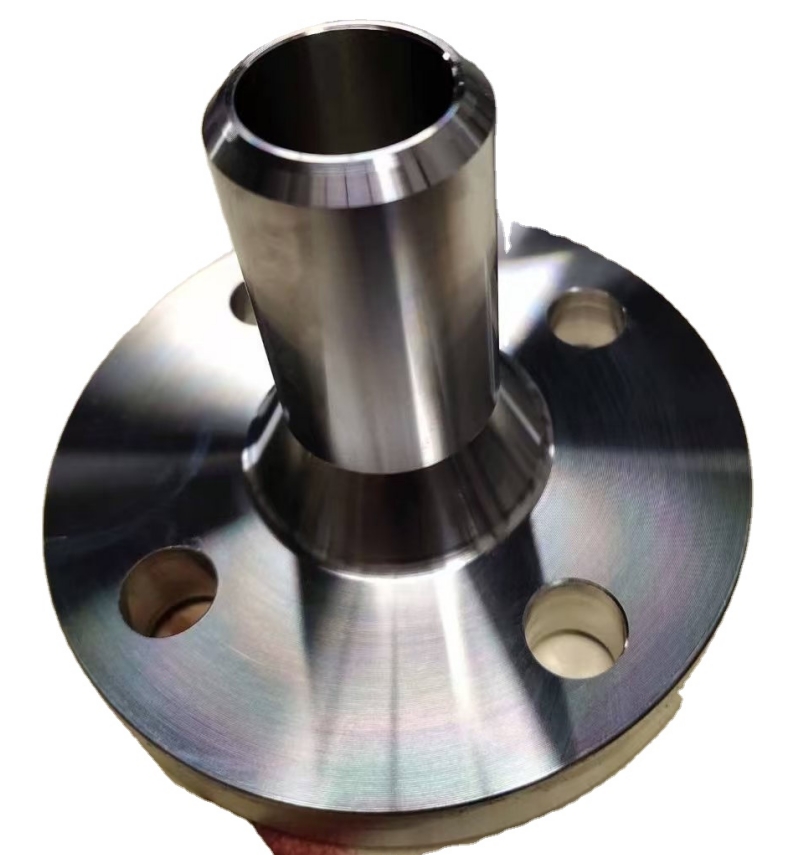

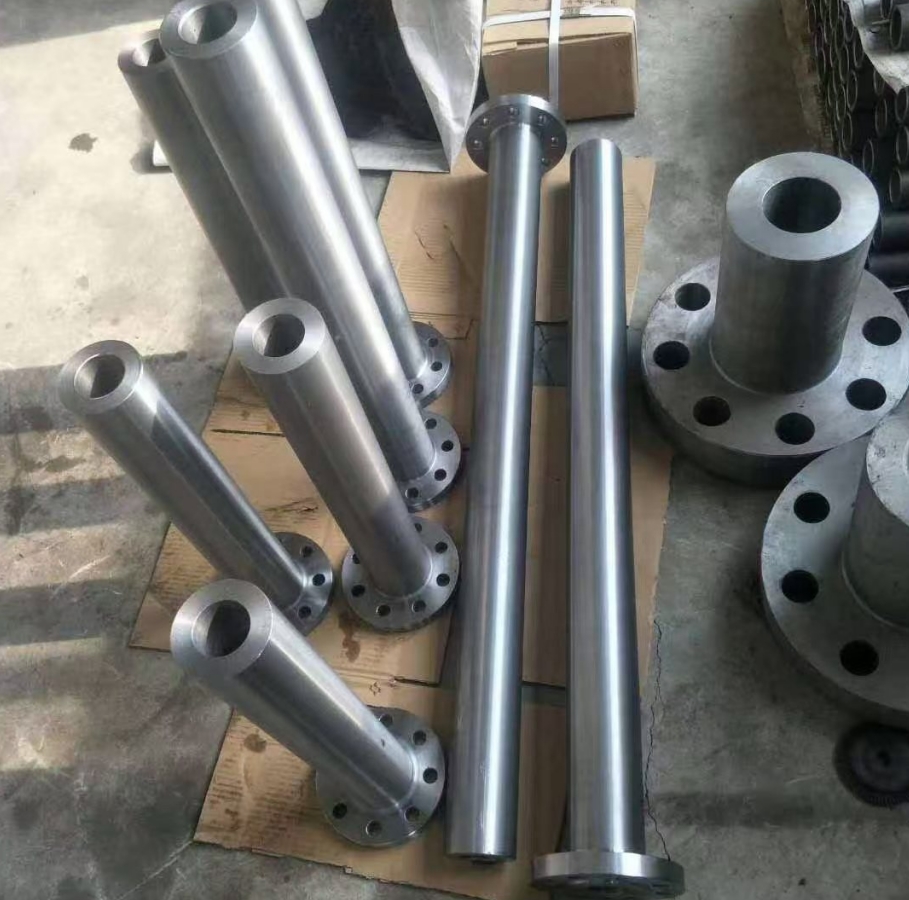

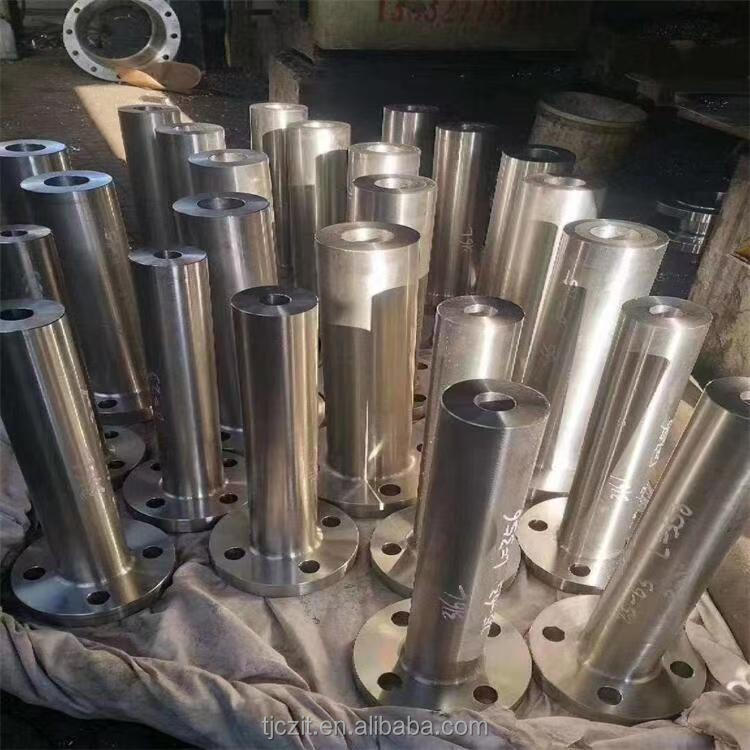

Hosszú hegesztett nyakú LWN karima 1 (3)

JELÖLÉS ÉS CSOMAGOLÁS

Nagy teherbírású ládák: Egyedi belső merevítéssel ellátott, előre gyártott faládák

Korrózióvédelem: VCI bevonat, szárítórendszerek és klímavezérelt csomagolás

Felületvédelem: Egyedi burkolatok megmunkált felületekhez és menetes furatokhoz

Kezelési intézkedések: Integrált emelőfülek és súlypontjelölés

ELLENŐRZÉS

Tervérvényesítési tesztelés:

FEA feszültséganalízis: ANSYS vagy azzal egyenértékű szoftvervalidáció

Prototípus nyomásvizsgálata: Mintadarabok hidrosztatikus/pneumatikus vizsgálata

Anyagkompatibilitási vizsgálat: Korrózióvizsgálat szimulált üzemi környezetben

Fáradáselemzés: Ciklikus terhelésszimuláció dinamikus üzemi körülmények között

GYÁRTÁSI FOLYAMAT

1. Válasszon eredeti alapanyagot	2. Vágott nyersanyag	3. Előmelegítés
4. Kovácsolás	5. Hőkezelés	6. Durva megmunkálás
7. Fúrás	8. Finom megmunkálás	9. Jelölés
10. Ellenőrzés	11. Csomagolás	12. Szállítás

Alkalmazás

Tengeri és tenger alatti: Elosztó csatlakozások, karácsonyfa peremek, felszállóvezeték csatlakozások

Energiatermelés: Atomrendszer primer karimái, turbina bypass rendszerek

Petrolkémia: Nagynyomású reaktorkarimák, reformer kemence csatlakozások

Kriogén szolgáltatás: LNG cseppfolyósító és újragázosító létesítmények

Bányászat és ásványok: Nagynyomású autokláv és fermentor rendszerek

Testreszabott LWN karimák szolgáltatásunk többet jelent a gyártásnál – ez egy partnerségi megközelítés az összetett mérnöki kihívások megoldásában. Szorosan együttműködünk az Ön mérnöki csapataival olyan megoldások kidolgozásában, amelyek nemcsak megfelelnek a specifikációknak, hanem optimalizálják a teljesítményt, csökkentik az életciklus-költségeket, és hosszú távú megbízhatóságot biztosítanak a világ legigényesebb ipari alkalmazásaiban.

K: Elfogadható a TPI?
V: Igen, persze. Üdvözöljük gyárunkban, és jöjjön ide, hogy megvizsgálja az árukat és a gyártási folyamatot.

K: Tudna E nyomtatványt, származási bizonyítványt benyújtani?
V: Igen, tudunk szállítani.

K: Tudnak számlát és CO-t adni a kereskedelmi kamarának?
V: Igen, tudunk szállítani.

K: Elfogadhat 30, 60, 90 napos halasztott L/C-t?
V: Meg tudjuk tenni. Kérjük, tárgyaljon az értékesítéssel.

K: Elfogadnak O/A fizetést?
V: Meg tudjuk tenni. Kérjük, tárgyaljon az értékesítéssel.

K: Tudsz mintákat szállítani?
V: Igen, néhány minta ingyenes, kérjük, érdeklődjön az értékesítésnél.

K: Tudnak-e olyan termékeket szállítani, amelyek megfelelnek a NACE előírásainak?
V: Igen, meg tudjuk tenni.
