Magas hőmérsékletű hegesztett rozsdamentes acél 304 Pn16 háromutas golyóscsap

Magas hőmérsékletű hegesztett rozsdamentes acél 304 Pn16 háromutas gömbcsap Kiemelt kép
  • Magas hőmérsékletű hegesztett rozsdamentes acél 304 Pn16 háromutas golyóscsap
  • Magas hőmérsékletű hegesztett rozsdamentes acél 304 Pn16 háromutas golyóscsap
  • Magas hőmérsékletű hegesztett rozsdamentes acél 304 Pn16 háromutas golyóscsap
  • Magas hőmérsékletű hegesztett rozsdamentes acél 304 Pn16 háromutas golyóscsap
  • Magas hőmérsékletű hegesztett rozsdamentes acél 304 Pn16 háromutas golyóscsap

Rövid leírás:

Típus: 3 utas golyóscsapok
Csatlakozás: menetes
Közeg hőmérséklete: Magas hőmérséklet, Közepes hőmérséklet
Test anyaga: öntöttvas


  • Üzemi nyomás:1000 PSI ütésálló 150 PSI WSP
  • Standard:ASME B16.34
  • Termék neve:3 darabos gömbcsap 1000WOG SS316
    • Letöltés PDF-ként

    Termék részletei

    A csőszerelvények gyakori felhasználási módjai

    3 utas golyóscsap
    3 utas golyóscsap

    TERMÉKPARAMÉTEREK

    Ez egy klasszikus típusú gömbcsap, a szerkezet nagyon egyszerű, az ára versenyképes, a teljesítménye pedig megbízható.
    Széles körben használják sokféle területen. Elérhető végek: Menetes (NPT), hegesztett tok (SW), tokhegesztett (BW).

    3 db-os gömbcsap alkatrészlistája 1000WOG SS316

    Nem.
    Név
    Anyag
    Standard
    1.
    Csavar
    SS304
    A193 B8
    2.
    Tömítés
    SS304
    A276 SS304
    3.
    Dió
    SS304
    A194 8
    4.
    Tömítés
    RPTFE
    25% szénnel töltött PTFE
    5.
    Bal (Jobb) Test
    CF8M
    ASTM A351
    6.
    Ülés
    RPTFE
    25% szénnel töltött PTFE
    7.
    Labda
    F316
    ASTM A182
    8.
    Antisztatikus eszköz
    SS316
    ASTM A276
    9.
    Szár
    F316
    ASTM A182
    10.
    Középtest
    CF8M
    ASTM A351
    11.
    Hátsó ütköző darab
    RPTFE
    25% szénnel töltött PTFE
    12.
    Csomagolás
    RPTFE
    25% szénnel töltött PTFE
    13.
    Csomagoló mirigy
    CF8M
    ASTM A351
    14.
    Kézi kar
    SS201+PVC
    ASTM A276
    15.
    Tömítés
    SS304
    A276 SS304
    16.
    Dió
    SS304
    A194 8
    17.
    Záróeszköz
    SS201
    ASTM A276

    3 darabos gömbcsap alkatrészlistája 1000WOG BW

    NPS
    SCH szám
    d
    L
    H
    W
    Súly (kg)
    Nyomaték (N*M)
    1/4"
    A vásárló szerint
    8
    68
    50
    85
    0,35
    4
    3/8"
    10
    68
    50
    85
    0,34
    4
    1/2"
    15
    63
    60
    100
    0,42
    5
    3/4"
    20
    70
    65
    115
    0,52
    8
    1"
    25
    81
    68
    125
    0,72
    12
    1 1/4"
    32
    95
    85
    140
    1.27
    16
    1 1/2"
    39
    101
    90
    162
    1.49
    39
    2"
    48
    125
    95
    165
    2.2
    42
    2 1/2"
    65
    168
    135
    210
    4.86
    59
    3"
    79
    187
    140
    230
    6.76
    85
    4"
    100
    252
    185
    315
    13.76
    130

    3 darabos gömbcsap alkatrészlistája 1000WOG NPT

    NPS
    NPT-megállapodás
    d
    L
    H
    W
    Súly (kg)
    Nyomaték (N*M)
    1/4"
    1/4"
    8
    68
    50
    85
    0,35
    4
    3/8"
    3/8"
    10
    68
    50
    85
    0,34
    4
    1/2"
    1/2"
    15
    63
    60
    100
    0,42
    5
    3/4"
    3/4"
    20
    70
    65
    115
    0,52
    8
    1"
    1"
    25
    81
    68
    125
    0,72
    12
    1 1/4"
    1 1/4"
    32
    95
    85
    140
    1.27
    16
    1 1/2"
    1 1/2"
    39
    101
    90
    162
    1.49
    39
    2"
    2"
    48
    125
    95
    165
    2.2
    42
    2 1/2"
    2 1/2"
    65
    168
    135
    210
    4.86
    59
    3"
    3"
    79
    187
    140
    230
    6.76
    85
    4"
    4"
    100
    252
    185
    315
    13.76
    130

    3 darabos gömbcsap alkatrészlistája 1000WOG SW

    NPS
    d
    L
    H
    W
    S
    A
    Súly (kg)
    Nyomaték
    (N*M)
    1/4"
    8
    68
    50
    85
    14.1
    9.6
    0,35
    4
    3/8"
    10
    68
    50
    85
    17.6
    9.6
    0,34
    4
    1/2"
    15
    63
    60
    100
    21.8
    9.6
    0,42
    5
    3/4"
    20
    70
    65
    115
    27.1
    12.7
    0,52
    8
    1"
    25
    81
    68
    125
    33,8
    12.7
    0,72
    12
    1 1/4"
    32
    95
    85
    140
    42,6
    12.7
    1.27
    16
    1 1/2"
    39
    101
    90
    162
    48,7
    12.7
    1.49
    39
    2"
    48
    125
    95
    165
    61.1
    15.9
    2.2
    42

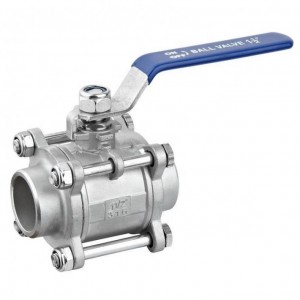

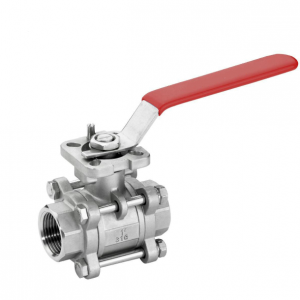

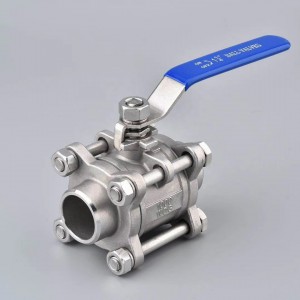

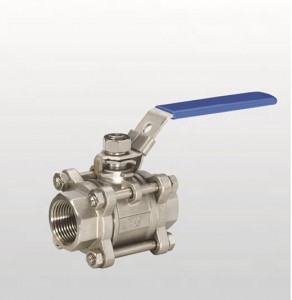

    RÉSZLETES FOTÓK

    Ez egy klasszikus típusú gömbcsap, a szerkezet nagyon egyszerű, az ára versenyképes, a teljesítménye pedig megbízható.
    Széles körben használják sokféle területen. Elérhető végek: Menetes (NPT), hegesztett tok (SW), tokhegesztett (BW).

    3 utas golyóscsap
    3 utas golyóscsap
    3 utas golyóscsap
    WP_20150413_020

    CSOMAGOLÁS ÉS SZÁLLÍTÁS

    1. Rétegelt lemez tokkal vagy rétegelt lemez raklappal csomagolva az ISPM15 szerint

    2. Minden csomagra csomaglistát teszünk

    3. Minden csomagra szállítási jelölést helyezünk el. A jelöléseket kérésre megadjuk.

    4. Minden fa csomagolóanyag füstölésmentes
