Hegesztett nyakú karima
-
rozsdamentes acél 304 316 304L 316L 317 Csőszerelvények Kovácsolt tompa hegesztett nyakkarima
Típus: Hegesztett nyakú karima
Méret: 1/2"-250"
Arc: FF.RF.RTJ
Gyártási mód: Kovácsolás
Szabvány: ANSI B16.5, EN1092-1, SABA1123, JIS B2220, DIN, GOST, UNI, AS2129, API 6A stb.
Anyag: Szénacél, Rozsdamentes acél, Cr-Mo ötvözet, Cr-Mo acél
Falvastagság: SCH5S, SCH10S, SCH10, SCH40S, STD, XS, XXS, SCH20, SCH30, SCH40, SCH60 -

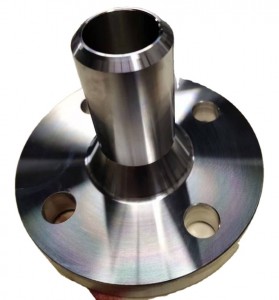

Testreszabott LWN karima Standard szénacél rozsdamentes acél hosszú hegesztett nyakú karima
Terméktípus: Testreszabott hosszú hegesztett nyakú (LWN) karima
Anyagminőségek:
Szénacél: ASTM A105, A350 LF2, A694 F52/F60/F65/F70
Rozsdamentes acél: ASTM A182 F304/304L, F316/316L, F321, F347, Duplex 2205 (F51/F60), Super Duplex 2507 (F53/F55)
Ötvözött acél: ASTM A182 F11, F22, F91, A707 L1/L2/L3
Szabványok: ASME B16.5, ASME B16.47 A és B sorozat, API 6A, MSS SP-44, DIN 2635/2636/2637/2638
Nyomásosztályok: 150#, 300#, 400#, 600#, 900#, 1500#, 2500#, API 3000-15000 psi
Mérettartomány: 1/2"-tól 120"-ig testreszabható (DN15-től DN3000-ig) – A szabványos ASME méreteken túl
Méretek (tipikus testreszabás):
Agyhossz: Egyedi, akár 1000 mm-rel a szabványosnál hosszabb kivitel
Kerékagy vastagsága: Változó falméret a feszültségelemzési követelményeknek megfelelően
Bolt Circle: Nem szabványos fúrási minták is elérhetők
Arctípusok: RF, FF, RTJ (R37-R84), T&G, Férfi-Nő
Különleges jellemzők: Integrált erősítőbetétek, emelőfülek, hővédő zsebek, nyomáscsatlakozók, speciális bevonatok/burkolat
Gyártási folyamat: Kovácsolás, lemezgyártás vagy kombinált módszerek méret és mennyiség alapján -
Din dn800 karima en10921 PN40 PN6 szénacél hegesztett nyakú karima
Névleges átmérő: DN800 (800 mm / 31,5 hüvelyk)
Külső átmérő: 930 mm ± 2 mm (PN40 sorozat)
Csavarkör átmérője: 880 mm ± 1,5 mm
Csavarfuratok száma: 28 furat (PN40 konfiguráció)
Csavarfurat átmérője: 39 mm M36 csavarokhoz
Agyvastagság: minimum 58 mm (PN40)
Karima vastagsága: 72 mm (PN40), 30 mm (PN6)
Agyhossz: 200 mm standard, testreszabható 400 mm-ig
Súlytartomány: 285-310 kg (PN40), 95-110 kg (PN6) -

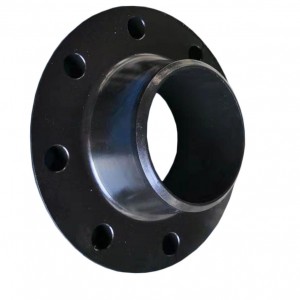

6 hüvelykes ANSI 150 B 16.5 osztályú szénacél hegesztőnyak, fekete bevonatú kovácsolt perem, lágyacél anyagból
Típus: Hegesztett nyakú karima
Méret: 1/2"-250"
Arc: FF.RF.RTJ
Gyártási mód: Kovácsolás
Szabvány: ANSI B16.5, EN1092-1, SABA1123, JIS B2220, DIN, GOST, UNI, AS2129, API 6A stb.
Anyag: Szénacél, Rozsdamentes acél, Cr-Mo ötvözet, Cr-Mo acél
Falvastagság: SCH5S, SCH10S, SCH10, SCH40S, STD, XS, XXS, SCH20, SCH30, SCH40, SCH60 -
nyílás karima WN 4″ 900# RF A105 kettős 3-as fokozatú lefolyónyílás tömítés csavar és anya minden vastagságban sch160
Külső átmérő: ~285 mm
Csavarkör átmérője: ~241 mm
Csavarlyukak száma: 8
Csavarfurat átmérője: 29 mm (1-1/8"-os csavarokhoz)
Emelt felület magassága: 6,35 mm (0,25")
Agy vastagsága a hegesztett végén: ~34 mm
Karima vastagsága: ~73 mm (900-as osztály, 4")
Hozzávetőleges súly: 35-40 kg (a pontos vastagságtól függően) -

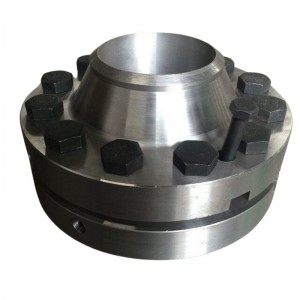

WN ANSI B16.36 nyílással hegeszthető nyakú karima emelőcsavarral
WN ANSI B16.36 nyílással ellátott hegesztett nyakú karima A WN ANSI B16.36 nyílással ellátott hegesztett nyakú karima emelőcsavarral egy precíziósan megtervezett áramlásmérési alkatrész, amelyet kritikus folyamatalkalmazásokhoz terveztek. Ez a speciális karima egy integrált nyakat tartalmaz az optimális feszültségeloszlás érdekében, a stratégiailag elhelyezett emelőcsavarokkal pedig a biztonságos és hatékony nyíláslemez-szerelést és karbantartást teszi lehetővé. Az ASME/ANSI B16.36 szabványoknak megfelelően gyártott karima pontos áramlásmérést biztosít... -

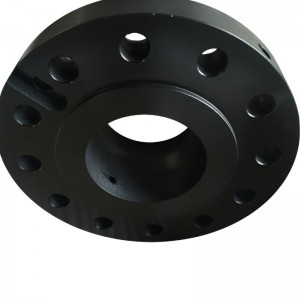

kovácsolt asme b16.36 wn nyíláskarima jack csavarral
Kovácsolt ASME B16.36 WN nyíláskarima emelőcsavarral A kovácsolt ASME B16.36 hegesztett nyakú nyíláskarima emelőcsavarral egy precíziósan megtervezett áramlásmérő alkatrész, amelyet kritikus folyamatalkalmazásokhoz terveztek igényes ipari szektorokban. Ez a speciális karima a fejlett kovácsolási technológiát a praktikus tervezési jellemzőkkel ötvözi, hogy pontos, megbízható és biztonságos működést biztosítson nagynyomású és magas hőmérsékletű rendszerekben. Az ASME B16.3 szabvány szigorú betartása mellett gyártva... -

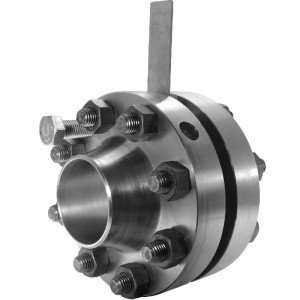

Szénacél kovácsolt ASME b16.36 wn nyíláskarima emelőcsavarral, kiváló minőségű karima nyíláskarima
SPECIFIKÁCIÓ Terméknév Hegesztett nyak Perem MÉRET 1″ - 24″ Nyomás 150#-2500# Szabvány ANSI B16.36 Falvastagság SCH5S, SCH10S, SCH10, SCH40S, STD, XS, XXS, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS stb. Anyag Rozsdamentes acél: A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316Ti, A403 WP317, 904L, 1.4301,1.4307,1.4401,1.4571,1.4541, 254Mo stb. Szénacél: A105, A350LF2, Q235, St37, St45.8, A42CP, E24, A515 Gr60, A515 Gr... -

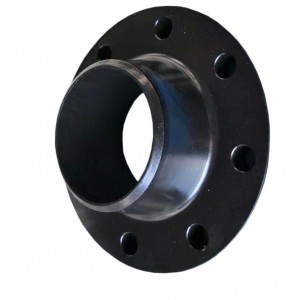

AMSE B16.5 A105 kovácsolt szénacél hegesztett nyakú karima
Típus: Hegesztett nyakú karima
Méret: 1/2"-250"
Arc: FF.RF.RTJ
Gyártási mód: Kovácsolás
Szabvány: ANSI B16.5, EN1092-1, SABA1123, JIS B2220, DIN, GOST, UNI, AS2129, API 6A stb.
Anyag: Szénacél, Rozsdamentes acél, Cr-Mo ötvözet, Cr-Mo acél
Falvastagság: SCH5S, SCH10S, SCH10, SCH40S, STD, XS, XXS, SCH20, SCH30, SCH40, SCH60
